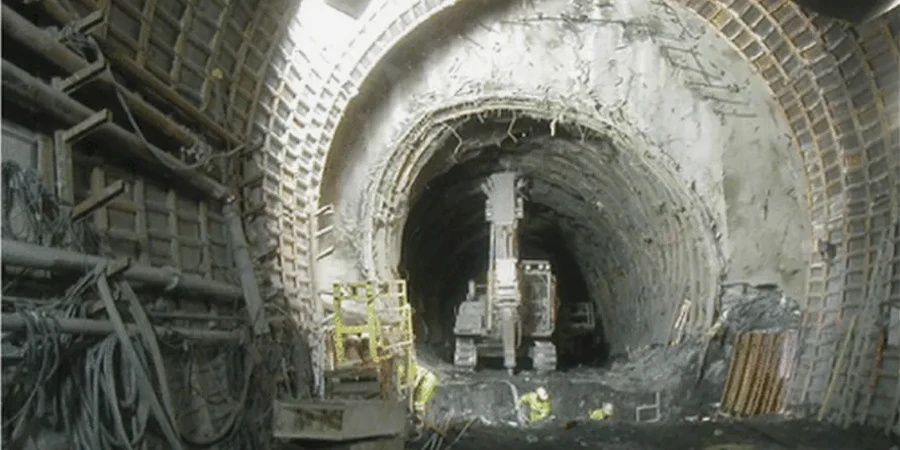

El error más frecuente al proyectar un túnel bajo Santiago es asumir que la grava fluvial de la cuenca se comporta como un macizo rocoso competente. Basta con toparse con un lente de finos saturados en la formación Santiago —a veces a menos de 15 metros de profundidad— para que el frente se vuelva inestable y los plazos de avance se dupliquen. Un análisis geotécnico para túneles en suelo blando no empieza midiendo resistencia a la compresión simple, sino caracterizando la estructura del depósito cuaternario y su respuesta frente a la pérdida de confinamiento. En la zona central de Santiago, donde convergen las líneas 1, 3 y 6 del Metro, los registros de sondajes SPT muestran valores de N60 inferiores a 8 en los primeros metros, obligando a recalcular el factor de carga del escudo tunelero y a definir tratamientos previos del terreno. La combinación de limos orgánicos del antiguo lecho del Mapocho con bolsones de arena fina exige modelar la interacción suelo-sostenimiento en régimen drenado y no drenado, porque la diferencia entre uno y otro escenario es, literalmente, la que existe entre un asentamiento tolerable y una subsidencia en superficie que afecte edificios patrimoniales. Santiago no perdona los atajos geotécnicos: aquí la norma sísmica NCh433.Of2012 impone espectros de diseño que amplifican las deformaciones en suelos blandos, y cualquier omisión en la campaña de campo se traduce en sobrecostos millonarios durante la excavación.
En la cuenca de Santiago, la diferencia entre un túnel estable y un colapso del frente suele medirse en kilopascales de succión matricial del suelo parcialmente saturado.
Descripción del proceso
Aspectos locales
Las condiciones geotécnicas bajo Providencia y bajo Quilicura parecen dos países distintos. En el sector oriente, la grava fluvial densa permite avances de túnel con sostenimientos ligeros y asentamientos superficiales controlados por debajo de 5 milímetros. En cambio, en las comunas del eje norte-sur —desde Independencia hasta Conchalí— los depósitos de limos y arcillas blandas con nivel freático alto generan convergencias que pueden superar el 2% del diámetro excavado si no se aplica un pretratamiento adecuado. El análisis geotécnico para túneles en suelo blando en Santiago debe considerar que la subsidencia en superficie no es uniforme: los edificios de albañilería sin refuerzo, comunes en barrios como Yungay o Matta Sur, toleran distorsiones angulares mucho menores que las estructuras de hormigón armado del centro financiero. La experiencia en la extensión de Línea 3 hacia La Reina demostró que combinar columnas de grava con inyecciones de compensación reduce los asentamientos en un 40% respecto a un túnel excavado sin mejoramiento, especialmente cuando se atraviesan zonas donde el espesor de suelo blando supera los 12 metros. Ignorar la heterogeneidad lateral de la cuenca y aplicar un único modelo geotécnico para todo el trazado es la decisión más costosa que puede tomar un mandante en Santiago.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.org
Normas de referencia
NCh1508 - Geotecnia – Estudio de suelos para obras subterráneas, NCh2369 - Diseño sísmico de estructuras industriales y obras subterráneas, NCh433.Of2012 - Diseño sísmico de edificios (espectro de respuesta para clasificación sísmica del suelo), NCh 1516 - Standard Test Method for Standard Penetration Test (SPT), NCh 3402 - Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing (CPTu), Eurocódigo 7 (EN 1997-1:2004) - Proyecto geotécnico (criterios para túneles en suelo)
Servicios adicionales
Campaña de prospección geotécnica dirigida
Ejecución de calicatas mecanizadas y sondeos con recuperación de muestras inalteradas tipo Shelby en finos blandos, complementados con ensayos de penetración estándar (SPT) cada 1.5 metros. La ubicación de los puntos se define sobre el trazado preliminar del túnel, priorizando los contactos entre unidades geotécnicas y las zonas donde la cobertura de suelo sobre clave es menor a 1.5 diámetros.
Ensayos de laboratorio avanzados para suelos blandos
Determinación de parámetros de resistencia al corte mediante ensayos triaxiales consolidados no drenados (CU) con medición de presión de poros, y consolidación unidimensional para estimar asentamientos a largo plazo. Se incluye la clasificación completa según USCS con granulometría por hidrómetro y límites de Atterberg para identificar la fracción fina reactiva.
Modelación numérica de la interacción túnel-suelo-revestimiento
Simulación en diferencias finitas (FLAC) o elementos finitos (Plaxis) del proceso constructivo etapa por etapa, incorporando la ley constitutiva Hardening Soil para suelos blandos y el amortiguamiento de Rayleigh para el análisis sísmico según NCh2369. Se entregan curvas de convergencia-confinamiento y deformaciones en superficie para validar el sistema de sostenimiento proyectado.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta un análisis geotécnico para túneles en suelo blando en Santiago?
El rango de inversión para un estudio geotécnico completo orientado a túneles en suelo blando en la Región Metropolitana se sitúa entre $2.189.000 y $7.347.000. Esta variación depende de la longitud del trazado a investigar, la cantidad de sondeos profundos requeridos, la necesidad de ensayos CPTu con medición de presión de poros y la complejidad de la modelación numérica bidimensional o tridimensional que se contrate. Campañas más extensas con extracción de muestras inalteradas tipo Shelby y ensayos triaxiales CU suelen ubicarse en el tramo superior del rango.
¿Qué diferencia hay entre el análisis para túnel en suelo blando y el de un túnel en roca?
La diferencia principal radica en el mecanismo de estabilidad del frente. En suelo blando, el sostenimiento debe colocarse cerca del frente porque el material no tiene cohesión suficiente para autosoportarse; se trabaja con el principio de confinamiento y control de deformaciones antes de que se desarrolle la cuña de rotura. Además, en suelo blando la presión de poros juega un rol crítico y el comportamiento es generalmente no drenado durante la excavación, mientras que en roca se analiza por caída de bloques o rotura frágil. En Santiago, la presencia de finos saturados obliga a verificar el factor de seguridad contra sífonamiento, algo que en roca competente simplemente no aplica.
¿Qué normativa chilena regula el diseño geotécnico de túneles en suelo blando?
Las normas principales son la NCh1508, que establece los requisitos para el estudio de suelos en obras subterráneas, y la NCh2369, que define las solicitaciones sísmicas para el diseño del revestimiento y las estructuras asociadas. Complementariamente, la NCh433.Of2012 clasifica el suelo según la velocidad de onda de corte (Vs30) y define el espectro de respuesta que se ingresa al modelo dinámico. Para ensayos de campo se siguen los lineamientos de NCh 1516 (SPT) y NCh 3402 (CPTu), y en la modelación se adoptan criterios del Eurocódigo 7, ampliamente aceptados en proyectos de infraestructura subterránea en Chile.
¿En qué etapa del proyecto se debe realizar este análisis geotécnico?
El análisis geotécnico para túneles en suelo blando debe iniciarse en la fase de ingeniería básica o anteproyecto, idealmente antes de licitar la construcción. En Santiago, donde los cambios laterales de facies son abruptos —se pasa de grava densa a arcilla blanda en menos de 200 metros—, una campaña preliminar con sondeos espaciados cada 100-150 metros permite identificar los tramos críticos y dimensionar correctamente el túnel antes de comprometer el presupuesto de obra. Dejarlo para la ingeniería de detalle suele implicar rediseños costosos cuando el contratista ya está movilizado.
