Un proyecto en Providencia, justo al borde del Mapocho, se topó con una excavación de 9 metros donde las viejas gravas fluviales amenazaban con desmoronarse ante cualquier vibración. No era un suelo cualquiera: la mezcla de bolones y arena fina de la terraza aluvial pedía algo más que una contención estándar. Ahí entró el diseño de anclajes activos, con tendones que se tensionaron para "abrazar" el terreno antes de que la excavación avanzara un metro más. En Santiago, donde el subsuelo cambia de ripio denso a arenas pumicíticas en pocas cuadras, un anclaje bien proyectado es la diferencia entre una faena segura y un susto mayor. Trabajamos el diseño de anclajes como un traje a medida: evaluamos la geología del punto exacto, definimos la longitud de bulbo y la carga de trabajo según el uso temporal o permanente de la estructura.
La clave del diseño de anclajes en Santiago está en leer la heterogeneidad del subsuelo: de ripios fluviales a cenizas pumicíticas en pocos metros.
Descripción del proceso
Aspectos locales
Santiago está asentada sobre una cuenca que amplifica las ondas sísmicas. La NCh433 clasifica la zona sísmica 3 como la de mayor demanda, y los eventos de 1985 y 2010 demostraron que las estructuras de contención ancladas enfrentan cargas cíclicas que pueden degradar la adherencia bulbo-suelo si el diseño no lo contempla. El riesgo número uno en el diseño de anclajes en Santiago es la pérdida de tensión por relajación del terreno o por desplazamiento del bulbo durante un sismo. Por eso, cada memoria de cálculo que entregamos incluye verificación ante carga seudo-estática según NCh2369, evaluando la posible reducción de fricción en interfases limosas o saturadas. Otro factor crítico es la interferencia con fundaciones vecinas: en comunas densamente construidas como Santiago Centro, un anclaje mal orientado puede invadir el subsuelo del predio colindante, generando conflictos legales y técnicos que después son difíciles de revertir.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.org
Resumen visual
Normas de referencia
NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh3171 - Diseño estructural - Disposiciones generales, FHWA-NHI-05 (Ground Anchors and Anchored Systems), EN 1997-1:2004 (Eurocódigo 7) - Capítulo 8: Anclajes
Servicios adicionales
Diseño de Anclajes Activos

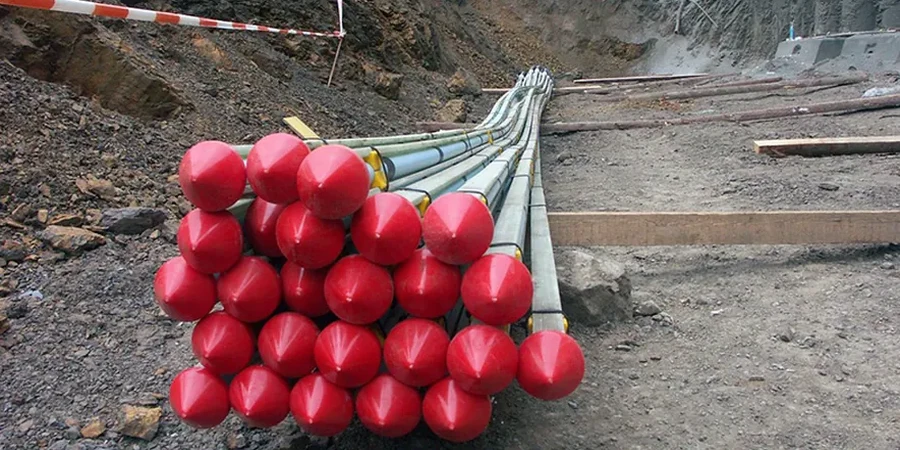

Proyectamos tendones pretensados para contención de excavaciones profundas y estabilización de taludes en las terrazas aluviales de Santiago. Definimos la carga de bloqueo, la secuencia de tesado y el número de cordones según el diagrama de presiones del terreno. Incluye verificación sísmica bajo NCh2369.
Anclajes Pasivos y Pruebas de Carga
Diseñamos sistemas pasivos para muros anclados en suelo granular denso del sector oriente de la ciudad. Especificamos el tipo de lechada, la presión de inyección y la longitud del bulbo. Supervisamos pruebas de arrancamiento según NCh 165 para validar la resistencia última.
Parámetros típicos
Dudas habituales
¿Cuál es la diferencia entre un anclaje activo y uno pasivo en una obra en Santiago?
El anclaje activo se tensa contra la estructura al instalarlo, aplicando una carga de bloqueo que comprime el terreno y controla deformaciones desde el inicio. Es ideal en excavaciones profundas en zonas como Las Condes o Providencia, donde hay edificios vecinos. El anclaje pasivo no se tensa: entra en carga solo cuando el terreno empuja la estructura. Se usa más en estabilización de taludes permanentes en sectores como La Dehesa, donde las deformaciones admisibles son mayores. La elección depende del suelo, la tolerancia al movimiento y la cercanía de fundaciones colindantes.
¿Qué normativa chilena regula el diseño de anclajes para estructuras de contención?
Aunque no existe una norma chilena exclusiva para anclajes, el diseño se rige por la NCh2369 para las cargas sísmicas y la NCh3171 como base de diseño estructural. Para la evaluación geotécnica de la capacidad del bulbo, nos apoyamos en la práctica internacional de la FHWA NHI-05 y el Eurocódigo 7, adaptando los factores de seguridad a la realidad de los suelos granulares y finos de la cuenca de Santiago.
¿Cuál es el rango de precio para el diseño de un sistema de anclajes en Santiago?
El costo del diseño de anclajes activos o pasivos en Santiago oscila entre $485.000 y $1.583.000, dependiendo de la cantidad de tendones, la complejidad de la geología local y la necesidad de incorporar pruebas de arrancamiento en sitio. Proyectos con varios niveles de anclaje o en suelos con gran variabilidad estratigráfica, como los que encontramos entre el centro y el sector poniente, suelen ubicarse en el tramo superior de ese rango. Ver más.
