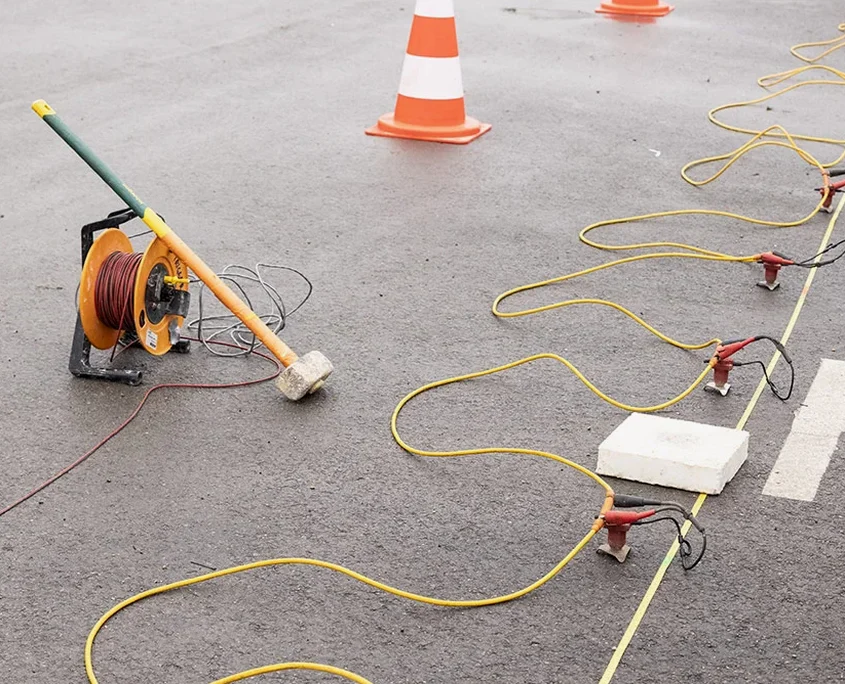

La cuenca de Santiago, con sus 600 metros de relleno sedimentario sobre roca, impone condiciones de sitio muy variables. En un mismo proyecto pasás de gravas aluviales densas del río Mapocho a bolsones de finos blandos en sectores como Ñuñoa o La Florida. La tomografía sísmica de refracción/reflexión permite mapear esos contrastes sin perforar cada metro, entregando un perfil continuo de velocidades de onda P y S. Cuando la logística impide meter maquinaria pesada en zonas urbanas densas, este método resuelve la estratigrafía con tendidos de geófonos sobre la vereda. Complementamos el estudio con MASW para obtener el perfil de Vs30 que exige la norma chilena y con resistividad si hay que identificar lentes de humedad o paleocanales enterrados bajo el relleno antrópico.
Un buen perfil de tomografía sísmica en Santiago te evita la sorpresa de encontrar un paleocanal bajo el sello de excavación.
Descripción del proceso
Aspectos locales
En Santiago vemos con frecuencia que se subestima la heterogeneidad lateral del subsuelo. Un perfil de refracción mal interpretado en la ribera norte del Mapocho puede confundir una lente de bolones cementados con el basamento real, llevando a un diseño de fundación equivocado. El riesgo se dispara en proyectos lineales que cruzan varios abanicos aluviales: en menos de 200 metros se pasa de suelo competente a relleno suelto. La tomografía sísmica de refracción/reflexión mitiga este problema al generar una imagen continua del subsuelo, pero exige un procesamiento geofísico riguroso. Nuestro equipo cruza siempre los resultados con la geología de superficie y, si hay duda, recomienda un ensayo CPT para calibrar la velocidad sísmica con la resistencia de punta en los puntos críticos del perfil.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.org
Normas de referencia
NCh 3328, NCh 433 Of.2012 (Vs30), NCh 2369 Of.2003 (Diseño sísmico), NEHRP Provisions (site classification)
Servicios adicionales
Refracción sísmica en terrenos complejos de Santiago
Ejecutamos líneas de refracción con martillo, caída de peso o explosivos según la profundidad de investigación requerida. Interpretamos las dromocronas para definir el espesor real del relleno sobre la grava fluvial, un dato crítico antes de proyectar una excavación profunda en Providencia o Las Condes.
Reflexión sísmica de alta resolución
Aplicamos perfiles de reflexión para detectar estructuras profundas, paleocanales o la interfaz suelo-roca más allá de los 100 metros. El procesamiento incluye corrección estática, deconvolución y migración, alineado con los estándares que requiere la microzonificación del plan regulador metropolitano.
Parámetros típicos
Dudas habituales
¿Qué profundidad alcanza una tomografía sísmica en los suelos de Santiago?
Depende de la longitud del tendido y la fuente. Con un martillo de 8 kg y 48 geófonos cada 2 metros, se investigan entre 20 y 40 metros en las gravas típicas de la cuenca. Para alcanzar los 80 o 100 metros y mapear el basamento rocoso, usamos fuente explosiva o caída de peso, especialmente necesaria en sectores del centro donde el relleno aluvial es más potente.
¿Cuánto cuesta una campaña de tomografía sísmica en Santiago?
El costo varía según la longitud del perfil, la fuente sísmica requerida y la logística urbana. Para un estudio típico de refracción con 3 líneas de 60 metros, los trabajos se sitúan en el rango de $1.202.000 a $2.563.000, incluyendo adquisición, procesamiento e informe con perfiles interpretados.
¿Qué diferencia hay entre la refracción y la reflexión sísmica?
La refracción modela capas donde la velocidad crece con la profundidad, ideal para detectar el techo de la grava o la roca. La reflexión sísmica capta contrastes de impedancia acústica, permitiendo ver geometrías complejas como paleocanales o fallas. En Santiago combinamos ambas cuando hay que definir el modelo geotécnico para excavaciones mayores de 15 metros en el casco histórico.
